用途
①浄化槽の原水移送用
②汚物槽排水･厨房排水用
③一般雑排水の排水用


特長

• 汚物用2極モータを採用
• ハイスピン形羽根車を採用し、異物通過径が大きいので、多様な異物を含んだ液に対応できます。

標準仕様

口　径			32	40	50	65	80
取扱液	液　質		汚水・雑排水・汚物・異物を含む液
	液　温		0～40℃
ポンプ	構造	羽根車	ハイスピン
		軸　封	ダブルメカニカルシール (オイルリフター装備　0.15kW以上を除く)
		軸　受	密封玉軸受
	材質	羽根車	FC200
		ケーシング	FC200
		軸封(メカニカルシール)	SiC
モータ	種類・極数		乾式水中形誘導電極機・2極
	絶　縁		E種・F種
	相・電圧		50Hz単相100V 三相200V 60Hz単相100V 三相200/220V
	保護装置(内蔵)		サークルサーマルプロテクタ
	潤滑油		タービン油VG32
	材質	フレーム	FC150
		主　軸	SUS420J2相当 0.75kW以下 SUS420J2(接液部)　1.5kW以上
		ケーブル	VCT
配管との接続			特殊ねじ込み相フランジ、 JIS10Kフランジ(2.2kW以上と着脱装置仕様)

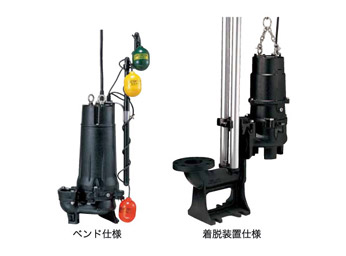

ベンド仕様標準付属品

• キャブタイヤケーブル・・・・・・・・・・・・・・・・・・・・・・・・1本
• 吐出しベンド(ボルト・パッキン付)
  65U2.75,65U21.5,80U22.2･23.7のみ・・・・・・・・・・・・1式
• 特殊ねじ込み相フランジ(ボルト・パッキン付)
  1.5kW以下・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・1式
• JIS10Kねじ込み相フランジ(ボルト・パッキン付)
  2.2kW以上・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・1式

着脱装置仕様標準付属品

• キャブタイヤケーブル・・・・・・・・・・・・・・・・・・・・・・・・・1本
• ガイドサポート(ボルト付)・・・・・・・・・・・・・・・・・・・・・・1式
• 着脱ベンド・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・・1式
  質量(重量)：吐出し口径50mm用13kg
                                  65mm用19kg
                                  80mm用23kg

• ガイドフック(ボルト付)・・・・・・・・・・・・・・・・・・・・・・・・1式
• ポンプ昇降用チェーン(シャックル付5m)・・・・・・・・・・1本
• ガイドコネクタ(ボルト付)・・・・・・・・・・・・・・・・・・・・・・1式

基礎ボルトは非付属です。


特殊仕様

モータ変更	異電圧50Hz三相400V　60Hz三相400/440V
材質変更	羽根車SCS13/14 ポンプ昇降用チェーンSUS304(着脱装置仕様)
潤滑油変更	流動パラフィンVG15
その他	ケーブル仕様変更 高温水仕様※ 塗装仕様変更 立会試験

※高温水仕様は、適用できないものもありますので別途お問い合わせください。

特別付属品

• 小形ポンプ用樹脂製着脱装置TOK4-A型

• 着脱ベンド(ボルト付)・・・・・・・・・・・・・・・・・・・1式
• ガイドサポート(ボルト付)・・・・・・・・・・・・・・・・1式
• ガイドフック・・・・・・・・・・・・・・・・・・・・・・・・・・・1式
• ポンプ昇降用チェーン(シャックル付4m)・・・・1本
• ゴムベローズ・・・・・・・・・・・・・・・・・・・・・・・・・・1個

(基礎ボルトは非付属品です。)

• 制御機器
• マンホール
