ラインパワーOT

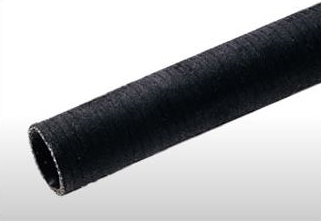

ホース ラインパワーOT
特長
用途


流 体 水・温水,油
材 質 ゴム
温 度 -20~80℃・90℃(吸引)
機 能
  • 耐圧1.5MPa(15.3kgf/cm2)
  • 耐油性有り
  • 静電気防止(アース有り)
  • 耐熱性有り

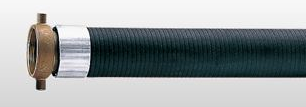

金具取付例
ラインパワーOT アルミ加締1
アルミ加締(ローリーカップリング)
(許容圧0.70MPa以下)
ラインパワーOT アルミ加締2
アルミ加締(ビクトリックSカラー)
ラインパワーOT 構造

標準寸法・物性
呼び径 内径
mm
外径
mm
参考質量
g/m
定尺 許容圧力(常温)
MPa{kgf/cm2}
許容曲げ
半径mm
38{1½} 38.5 51.3 1390 20・50 1.50{15.3} 500
50{2} 50.8 64.0 1835 500
65{2½} 63.5 77.1 2530 625
75{3} 76.5 92.0 3420 800
100{4} 101.6 119.0 5170 20 1425
