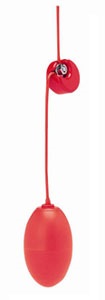

浮遊異物のない清水・汚水などの水位検知に適しています。
1個で上限・下限のON/OFF制御ができ、しかも制御幅は現場で調節できます。



特長

• 1個で上限、下限を制御します。
  (制御幅が1mを超えると2個必要です。)
• チャタリングを起こしにくい構造です。
• ケースには異物が付着しにくいポリプロピレン製を採用しています。
• 取付けは吊り下げるだけで簡単です。
• 比較的狭い場所にも設置できます。

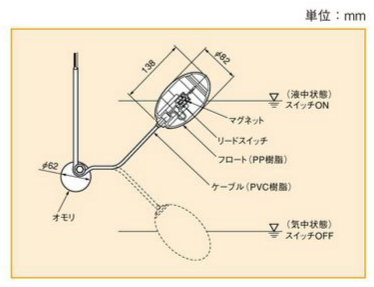

動作説明
フロート内に磁気により作動するリードスイッチが固定されています。
スイッチONの水位になると、マグネットがケーブル側に移動し、リードスイッチを作動させます。
スイッチOFFの水位になるとマグネットが反対側に移動し、リードスイッチはOFFになります。



標準仕様

型　式	FV11
使用液比重	0.95～1.10
使用温度	0～60℃
使用電圧	AC/DC30V以下
最大使用電流	0.6A
最大接点容量	AC50VA DC50W
接点の種類	a接点(特注：b接点)
ケーブル長さ	6m,13m,20m 以上10m毎　最長100m
ケーブル	0.5mm2×2心、外径φ5.8mm
質　量	約1.0kg(6mケーブルの場合)
ケース材質	PP(ポリプロピレン)樹脂
ケーブル材質	PVC樹脂(軟質)
オモリ材質	FC200に塗装

使用上のご注意

• 本品は防爆構造ではありませんので可燃性、爆発性のある場所では使用できません。
• スイッチ1個につき2つの液面を検知します。(制御幅1m以内)制御幅1m以上の場合は2個必要です。
• オーバルフロート単体では直接モータのON/OFFはできませんので、必ず電磁開閉器、補助リレーを使用してください。
