新明和ミニフロートスイッチFV11(A接点)
商品コード: 140070
浮遊異物のない清水・汚水などの水位検知に適しています。
1個で上限・下限のON・OFF制御ができ、しかも制御幅は現場で調節できます。
●特長●
・1個で上限、下限を制御します。(制御幅が1mを超えると2個必要です。)
・チャタリングを起こしにくい構造です。
・ケースには異物が付着しにくいポリプロピレン製を採用しています。
・取付けは吊り下げるだけで簡単です。
・比較的狭い場所にも設置できます。
●動作説明●

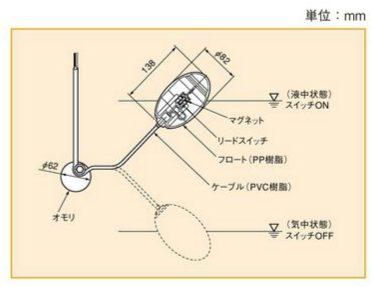

フロート内に磁気により作動するリードスイッチが固定されています。スイッチのONの水位になると、マグネットがケーブル側に移動し、リードスイッチを作動させます。スイッチOFFの水位になるとマグネットが反対側に移動し、リードスイッチはOFFになります。
●標準仕様●
使用液比重:0.95〜1.10
使用温度:0〜60℃
使用電圧:AC/DC30V以下
最大使用電流:0.6A
最大接点容量:AC50VA DC50W
接点の種類:A接点
ケーブル長さ:6m
ケーブル:0.5mm2×2心、外径Ф5.8mm
質量:約1.0kg(6mケーブルの場合)
ケース材質:PP(ポリプロピレン樹脂)
ケーブル材質:PVC樹脂(軟質)
おもり材質:FC200に塗装
●使用上の注意●
・本品は防爆構造ではありませんので可燃性、爆発性のある場所では使用できません。
・スイッチ1個につき2つの液面を検知します。(制御幅1m以内)制御幅1m以上の場合は2個必要です。
・オーバルフロート単体では直接モータのON・OFFはできませんので、必ず電磁開閉器、補助リレーを使用してください。
