TAC SD-C3

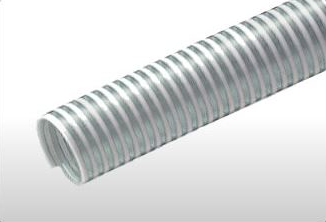

ホース TAC SD-C3
特長
  • TAC SD-Cの軽量タイプです。
用途
  • サクション・デリバリー共用ですが、特にデリバリー用に適しています。
  • 農業・工業・土木建設などの吸・排水用

    流 体 水・温水
    材 質 塩ビ
    温 度 -10~50℃
    機 能
    • 透明性有り
    • 耐圧0.5MPa(5.1kgf/cm2)《φ25、φ32》


    金具取付例
    TAC SD-C3 金具取付例
    平バンド締め(JISフランジ)
    TAC SD-C3 構造

    標準寸法・物性
    呼び径 内径
    mm
    外径
    mm
    参考質量
    g/m
    定尺 許容圧力(常温)
    MPa{kgf/cm2}
    許容曲げ
    半径mm
    25{1} 25.4 30.6 280 50 0.60{6.1} 275
    32{1¼} 32.0 37.6 390 0.50{5.1} 375
    38{1½} 38.0 44.0 485 0.40{4.1} 475
    50{2} 50.8 58.5 825 0.35{3.6} 610
    65{2½} 63.5 72.6 1195 20・50 800
    ※75{3} 76.2 85.5 1470 1360
    ※100{4} 101.6 113.0 2530 20 0.30{3.1} 1450
    125{5} 127.0 139.0 3300 2500
    150{6} 152.4 166.0 4360 0.25{2.5} 2900
    200{8} 203.2 221.2 7610 10 0.20{2.0} 3000

    ※印のサイズは鋼管に直結できます。
