ラインパワーATO

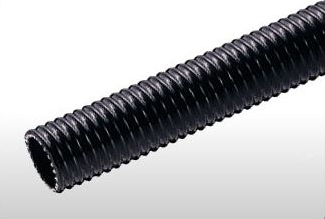

ホース ラインパワーATO
特長
  • ゴムホースに比べ約1/2の軽さで、柔軟性に富んでいます。
  • 内面に耐油性ゴムを使用しています。
  • 導電効果のある耐油性ゴムとアース線挿入により、静電防止効果をそなえています。
用途
  • 重油、灯油、軽油の輸送。
  • タンクローリー車、精油所、船舶、タンク貨車からの積み降ろし、その他一般工場内での送給油用
    ※流体温度60℃(使用温度範囲上限)では、許容圧力は0.50MPa{5.1kgf/cm2}となります。(周囲温度:30℃)
  • ■注意 オゾン劣化による亀裂発生を防ぐため、ホース両端にキャップを施した上、直射日光が当たらない湿度の低い屋内に保管してください。
  • 屋外での保管は劣化の恐れがありますので、避けてください。


流 体 水・温水,油
材 質 ゴム
温 度 -20~60℃
機 能
  • 耐圧0.7MPa(7.1kgf/cm2)
  • 耐油性有り
  • 静電気防止(アース有り)
  • 耐熱性有り


金具取付例
ラインパワーATO 金具取付例
加締(JISフランジ)
ラインパワーATO 構造

標準寸法・物性
呼び径 内径
mm
外径
mm
ピッチ
mm
参考質量
g/m
定尺 許容圧力(常温)
MPa{kgf/cm2}
許容曲げ
半径mm
50{2} 50.8 66.6 10.0 1590 20 0.70{7.1} 450
65{2½} 63.5 81.5 14.3 1970 550
75{3} 76.2 98.8 15.1 2920 775
100{4} 101.6 130.0 17.7 4600 1250
125{5} 127.0 157.0 22.0 6070 1500
150{6} 152.4 187.5 22.0 7740 2000
