用途
①浄化槽・小規模処理場などの排水用
②雨水・湧水の排水用
③消泡用
④一般的な汚水排水用


特長

• 特にHタイプは、このクラスの中では、高い揚程が得られます。
• 2極モータのため、小形・軽量で取り扱いが容易です。

標準仕様

吐出し口径(mm)			40	50	80
取扱液	液　質		汚水・浄化槽処理水・溜水
	液　温		0～40℃
ポンプ	構造	羽根車	クローズ(Hタイプ)、オープン
		軸　封	ダブルメカニカルシール (オイルリフター装備)
		軸　受	密封玉軸受
	材質	羽根車	FCD700(Hタイプ)、燃結合金(0.25～0.4kW)、 FC200(0.75kW以上)
		ケーシング	FC200
		サクションカバー	SPCC(0.25～0.4kW), FC200(Hタイプ、0.75kW以上)
		軸封(メカニカルシール)	SiC
モータ	種類・極数		乾式水中形誘導電極機・2極
	絶　縁		E種・F種
	相･電圧		50Hz単相100V 三相200V 60Hz単相100V　三相200/220V
	保護装置(内蔵)		サークルサーマルプロテクタ(7.5kW以下)、 ミニチュアプロテクタ(11kW)
	潤滑油		タービン油VG32
	材質	フレーム	FC150
		主　軸	SUS420J2相当　0.75kW以下 SUS420J2(接液部)　1.5~3.7kW SUS420J2　5.5kW以上
		ケーブル	VCT、2PNCT
配管との接続			特殊ねじ込み相フランジ(1.5kW以下) JIS10Kフランジ(2.2kW以上と着脱付)

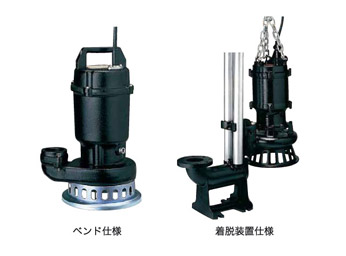

ベンド仕様標準付属品

• キャブタイヤケーブル・・・・・・・・・・・・・・・・・・・・・・・・1本
• 特殊ねじ込み相フランジ(ボルト・パッキン付)・・・・・1式

特殊仕様

モータ変更	異電圧50Hz三相400V 60Hz三相400/440V
材質変更	羽根車SCS13/14 サクションカバーSCS13/14(0.75kW以上) ポンプ昇降用チェーンSUS304
潤滑油変更	流動パラフィンVG15
その他	ケーブル仕様変更 高温水仕様※ 塗装仕様変更 立会試験

※高温水仕様は適用できないものもありますので、別途お問い合わせください。


特別付属品

• 小形ポンプ用樹脂製着脱装置TOK4-A型

  • 着脱ベンド(ボルト付)・・・・・・・・・・・・・・・・・・・1式
  • ガイドサポート(ボルト付)・・・・・・・・・・・・・・・・1式
  • ガイドフック・・・・・・・・・・・・・・・・・・・・・・・・・・・1式
  • ポンプ昇降用チェーン(シャックル付4m)
    TOK4-A型・・・・・・・・・・・・・・・・・・・・・・・・・・・1本
  • ゴムベローズ・・・・・・・・・・・・・・・・・・・・・・・・・1個
    (基礎ボルトは非付属品です。)
• 制御機器
• マンホール
