ラインエース

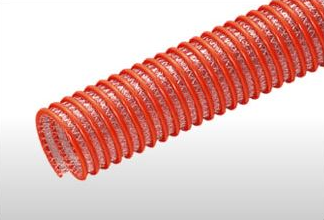

ホース ラインエース
特長
  • SDホースの耐圧タイプです。
  • 補強コード入りで許容圧力0.50MPa{5.1kgf/cm2}の耐圧性能を備えています。(φ250、φ300は0.25MPa{2.5kgf/cm2}です。)

用途
  • 一般デリバリー・サクション用
  • 水中ポンプの立ち上がり、急傾斜、ホースの吊り下げなどの用途に
  • ダンパー車のサクション用に

流 体 水・温水
材 質 塩ビ
温 度 -10〜50℃
機 能
  • 透明性有り
  • 耐圧0.5MPa(5.1kgf/cm2)《φ250、φ300は0.25MPa(2.5kgf/cm2)》


金具取付例
ラインエース 金具取付例1
締めTAC取付け(φ38~φ100)
(樹脂製ホルダー・樹脂性Sカラー)
ラインエース 金具取付例2
アルミ加締(~φ100)
(ビクトリックSカラー)
ラインエース 金具取付例3
トータクパワーバンド締め 抜け止め無
(JISフランジ)(φ50~φ300)
ラインエース 金具取付例4
加締(φ125~)
(ビクトリックSカラー)
ラインエース 図

標準寸法・物性
呼び径 内 径
mm
外 径
mm
ピッチ
mm
参考質量
g/m
定 尺 許容圧力(常温)
MPa{kgf/cm2}
許容曲げ
半径mm
25{1} 25.4 34.9 7.5 400 50 0.50{5.1} 105
32{1¼} 32.0 42.5 8.5 520 120
38{1½} 38.0 48.8 9.0 680 150
50{2} 50.8 63.4 10.0 950 225
65{2½} 63.5 78.5 14.3 1305 20・50 270
※75{3} 76.2 92.0 15.1 1635 375
※100{4} 101.6 120.0 16.4 2620 540
125{5} 125.9 152.5 22.0 4220 20 630
150{6} 151.4 180.0 24.0 5860 780
200{8} 203.7 237.0 28.0 8590 10 1200
250{10} 254.0 295.0 32.0 13540 5 0.25{2.5} 1890
300{12} 304.8 347.0 34.0 16260 2190

※印のサイズは鋼管に直結できます。
